点胶头，LED点胶头， ASM点胶头

点胶头，LED点胶头， ASM点胶头 ，是专门用 用于 用于转移转移固晶胶的一种精密零部件，主要由耐磨耐高温材料钨钢和高速钢做成。
点胶头，LED点胶头， ASM点胶头分类
根据点胶头的形状不同我们可以将点胶头分为：
JT形点胶头 : 一般适合生产6-14mil的LED小晶片
柱形点胶头 : 是指点胶头的头部像柱形一下直伸出来，一般适合生产6-14mil且支架较深的LED小晶片
长方形点胶头 : 指点胶头的头部呈长方形状，一般适合生产8*15mil、10*23mil*、12*28mil等长方形的晶片，对针长方形LED晶片的不同，KEDLED的长方形点胶头也必须有不同的规格与之匹配
“X”形点胶头 :
2Pin点胶头
4pin点胶头
9pin点胶头；
以上4种主要适用于大功率LED的生产而使用。它保证了大功率LED生产和IC封装生产时芯片四面有胶包围，同时又可以合适的控制好胶量的高度
。
根据作业时做的晶片形状大小也可以称为常规的小功率点胶头和长方形点胶头或大功率点胶头；根据生产设备的厂家不同，也可以称作不同的机器设备点胶头

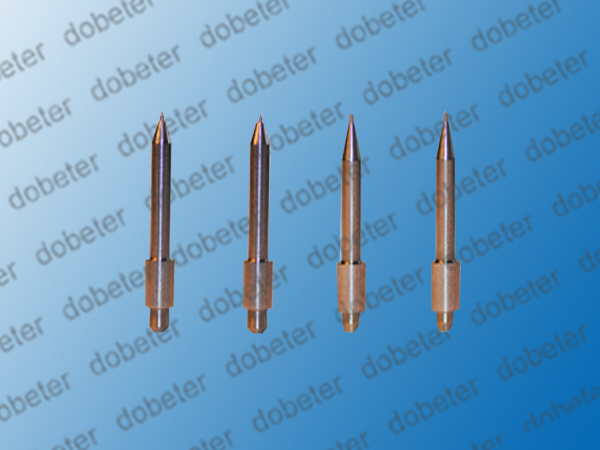

1300 点胶头







编  号 名称 总长度(mm) 外径（mm) 内径（mm) 长度(mm)
DBE-1300-025-010  点胶头 13 0.25 0.1 0.1
DBE-1300-030-012 点胶头 13 0.3 0.12 0.1
DBE-1300-035-015 点胶头 13 0.35 0.15 0.1

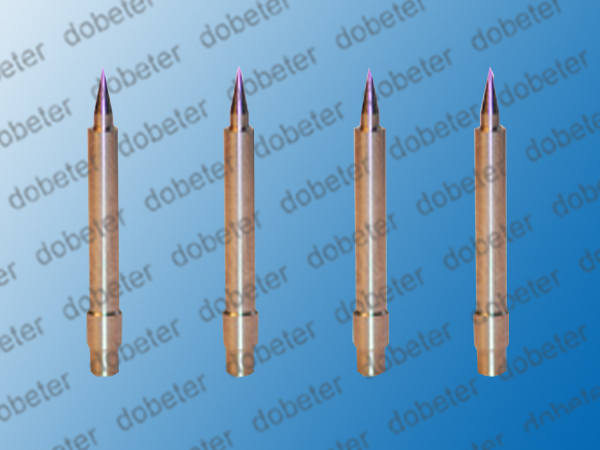

1800点胶头



编  号 名称 总长度(mm) 外径（mm) 内径（mm) 长度(mm)
DBE-1800-025-010  点胶头 18 0.25 0.1 0.1
DBE-1800-030-012 点胶头 18 0.3 0.12 0.1
DBE-1800-035-015 点胶头 18 0.35 0.15 0.1

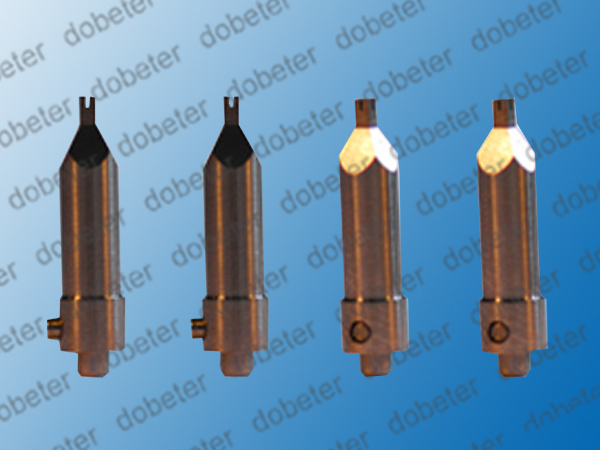

异型点胶头


26-17902(60度)  ,L=18
01-16384
26-17901(30度)  L=18
88-50020(S01-67372)
88-50001　组件：S01-637830
SP-30-10-1300-HS-13
0.10/0.30/0.102，L=13
88-50027
SP-50-10-1300-HS-13      0.10/0.50
88-50020(S01-67373)
SP-25-10-1300-01
0.10/0.25,L=13
88-50020(0.10/0.254/0.10)
88-50021(0.127/0.30/0.10)
88-50022(0.15/0.356/0.10)
88-50023(0.10/0.30/0.10)
88-50024(0.15/0.35/0.10)
88-50025(0.16/0.40/0.15)
88-50026(0.10/0.35/0.05)
88-50027(0.10/0.50/0.05)
ASM-13mm-SEST-F1-F2 NH VR
SPT  ASM-18mm-SEST-F1-F2 NH VR
其中：F1=0.25，F2=0.1，NH=0.1，VR=0.8
S01-22821，吸咀：88-20040
ASM-18mm-SEST-F1-F2 NH VR
其中：F1=1.0，F2=0.2-0.15，NH=0.1，VR=0.8
